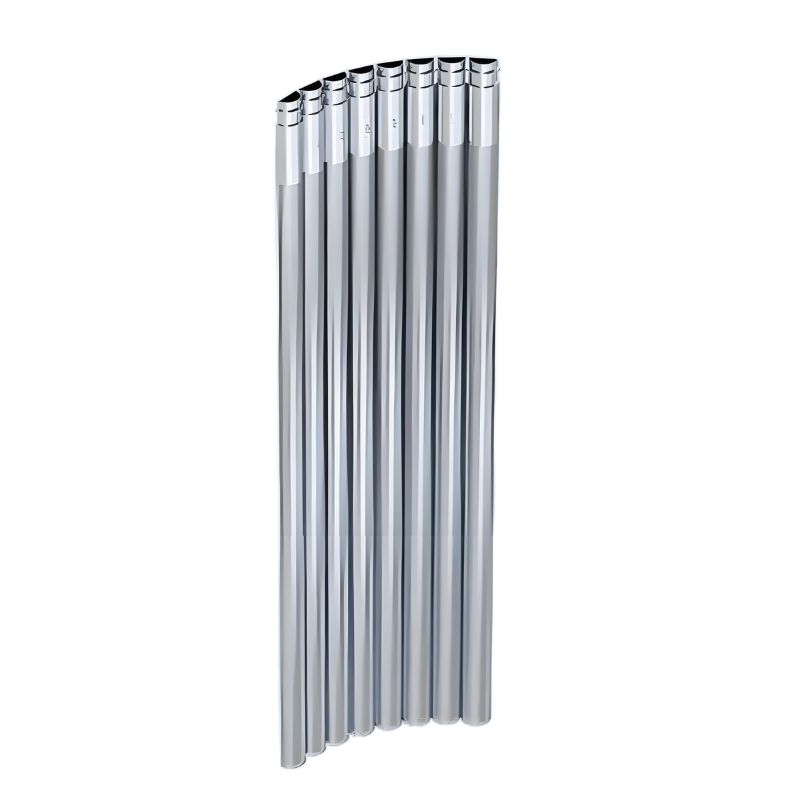

扇形筒组件是径向流系统中的外部过滤部件。这些部件平行于容器壁布置，利用容器壁作为结构支撑，同时界定催化剂床层的外边界。该设计兼具分布与收集功能，在流向朝内及朝外两种配置中均能有效运行。

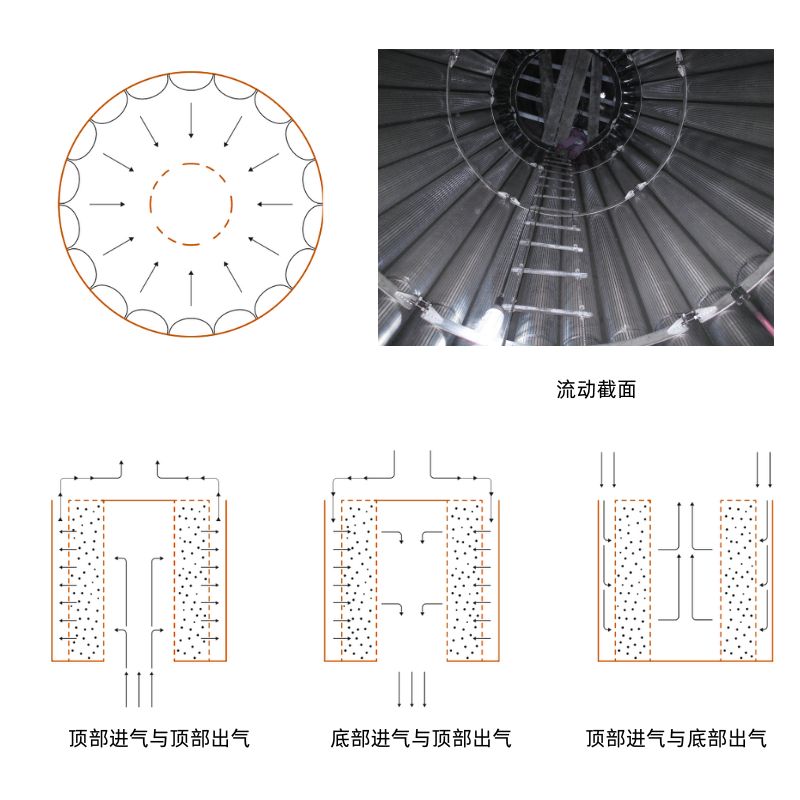

扇形筒通过容器顶部人孔进行安装，固定于焊接到壳壁的支撑圈上。这些空 心导管沿内壁周向排列，每个单元在其特定流通截面内处理轴向流。总体流通能力等于各扇形筒处理能力之和。对于高温应用，容器壳体通常敷设耐火衬里以防热点形成。覆盖板确保扇形筒与内筛管组件间的有效密封。
主要特点与优势
实现均匀的径向流分布
降低容器壳体热应力
适应轴向热膨胀
支持双向流动操作
通过标准人孔简化安装
