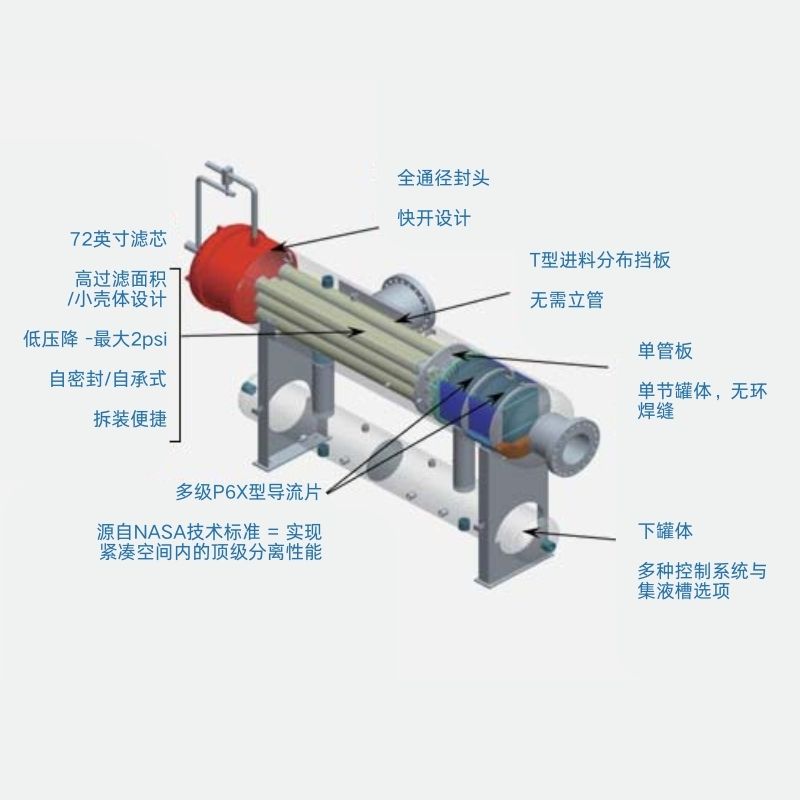

超级过滤组合式分离器采用紧凑型设计。与标准型干气滤芯-叶片组合式分离器相比，该超级过滤配置可降低成本约20%。相对更长的超级滤芯最大化过滤面积，而高效P6X型叶片组相比传统叶片组提升约50%气体处理能力。二者的组合有效缩小分离器直径，在显著降低总体成本的同时实现更优性能。
工作原理：
(A) 携带液滴、固体颗粒与粉尘的气体撞击T型进口挡板，大液滴、固体颗粒及粉尘被脱除，液体通过前部导液管进入二级集液腔。
(B) 气体从超级滤芯外表面流向内部，在此过程中精细固体颗粒与粉尘被截留，同时细小液滴聚结为更大液滴。
(C) 携带聚结后大液滴的气流穿过滤芯支撑管，进入下游高效叶片组。
(D) 被叶片组捕获的液体汇集于叶片底部，在重力作用下经后部导液管进入二级集液腔，最终从腔体底部排出。
(E) 通过合理液位控制，确保液体顺利排出。
技术参数
对≥8微米液滴实现100%脱除
对≥0.5微米液滴脱除效率达99.99%
对≥1微米固体颗粒及粉尘实现100%脱除
对≥0.3微米固体颗粒及粉尘脱除效率达99.99%
