高效聚结滤芯立式组合分离器

工作原理：

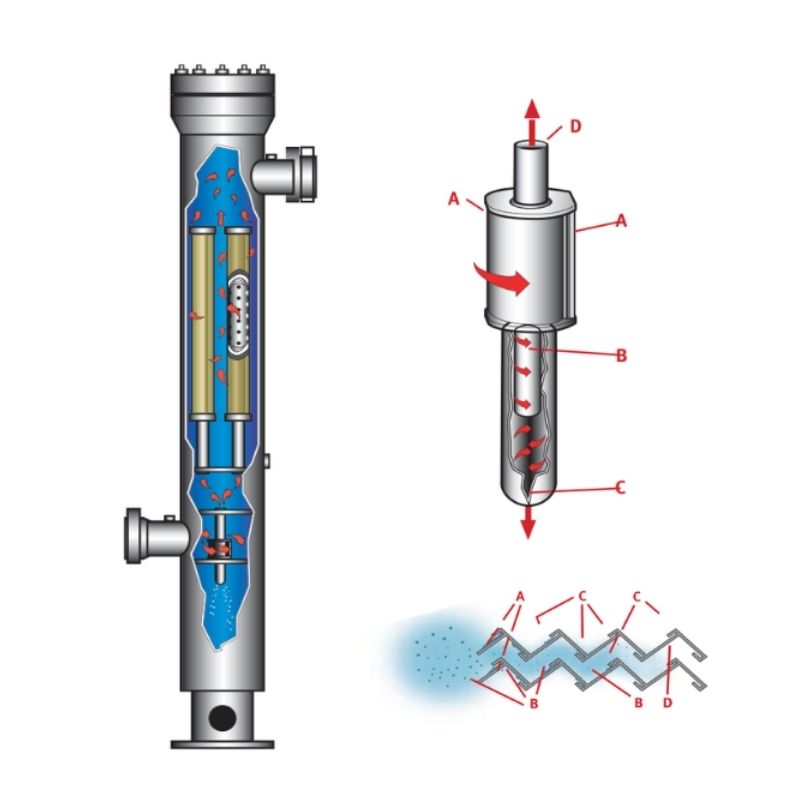

当原料气中液体与固体颗粒含量均较高时，可选用高效离心管束进行初级分离：

(A) 含杂质气体切向进入离心管束

(B) 在离心力作用下，夹带的固体颗粒与液滴被甩向管束内壁

(C) 被分离的固体与液体沿内壁沉降，汇集至分离器底部

(D) 净化气体穿过管束中心环形区，从顶部排出

当原料气仅含少量固体颗粒时，可选用高效分离叶片进行初级分离：

(A) 含液气体进入叶片流道后被分成多股，被迫多次急速变向

(B) 在离心力作用下，液滴与叶片表面发生反复惯性碰撞，粘附后聚结成液膜

(C) 液膜在重力、表面张力与气体动能共同作用下进入叶片夹层，汇成液流排入底部集液槽

(D) 最终获得完全脱除液滴的纯净气体

在末级精分离段，气体与夹带的亚微米液滴从聚结滤芯内部流向外部，此过程中细微液滴被捕获实现精密分离，汇集后的液体在滤芯底部排出。

主要特点与优势

入口高效分离叶片或离心管束为聚结滤芯提供有效保护，延长使用寿命

减少压降波动，降低更换频率，节约运营与维护成本

入口分离叶片与离心管束均无运动部件，具有自清洁能力，无需更换或清洗

应用

天然气管输和储气库

天然气计量和调压站

天然气、油田气、煤层气、页岩气和燃料气的净化处理

炼油、石化、化工和煤化工生产装置

压缩机润滑油的油雾脱除与回收

保护催化剂床层、分子筛干燥剂床层和膜分离设备

保护在线气相分析仪表

技术参数

对0.3-0.6微米液滴的脱除效率高达99.999%

出口气体液体夹带量最大值：≤0.001 ppm（即1 ppb）
