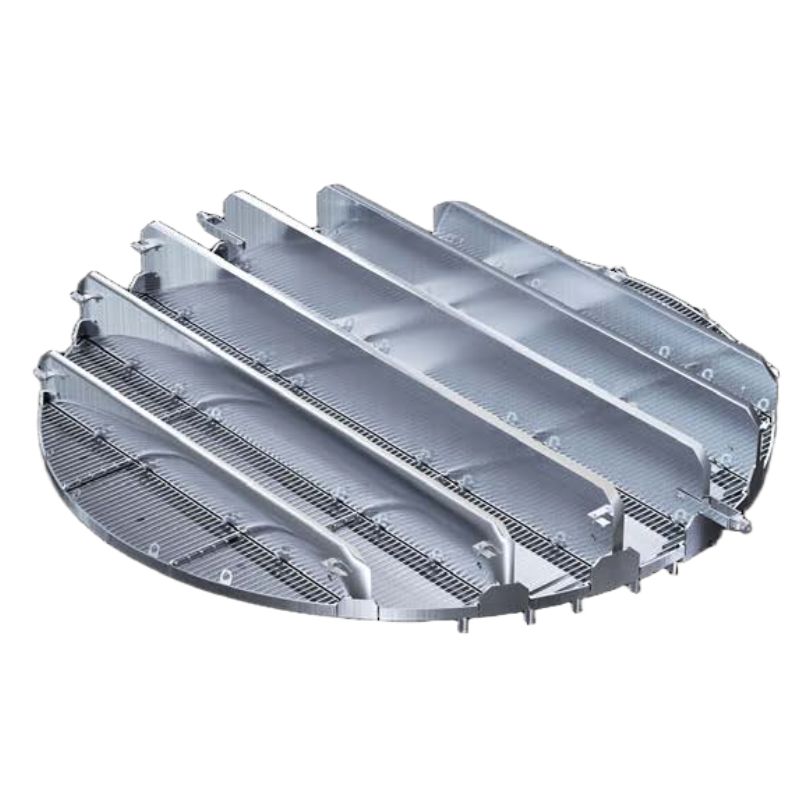

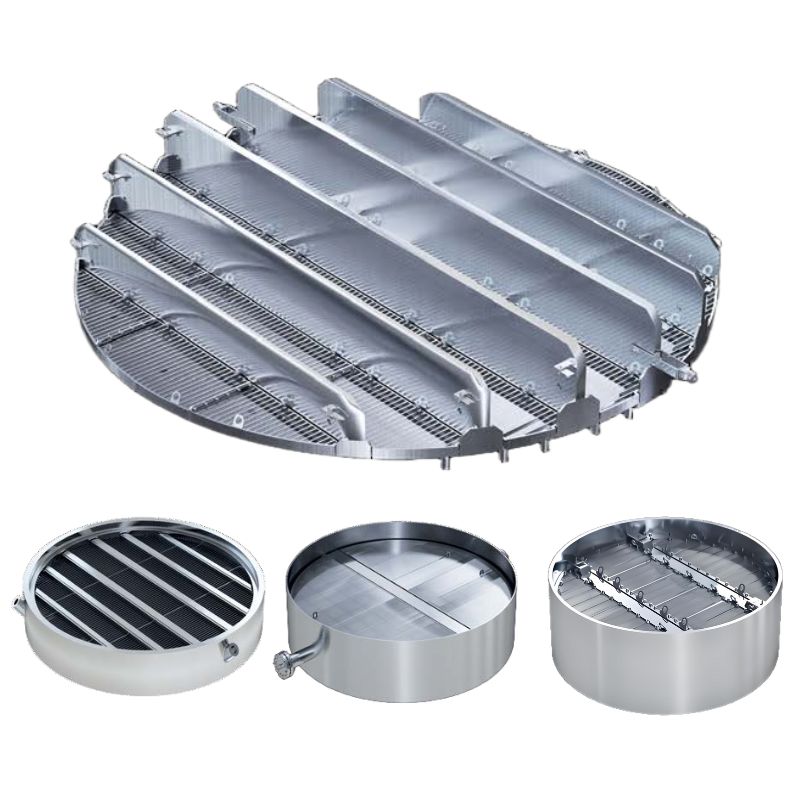

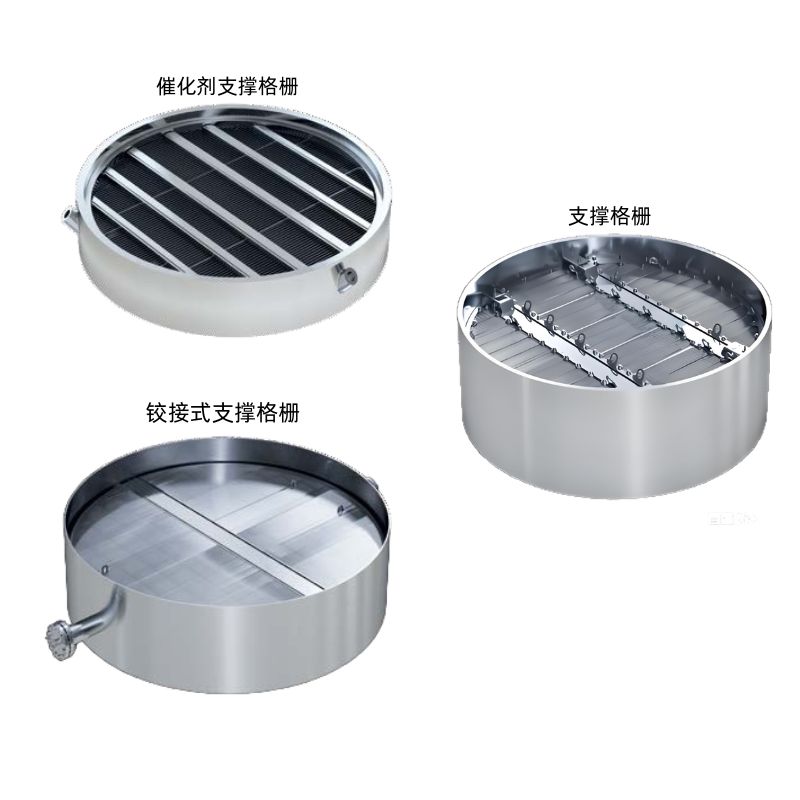

支撑格栅

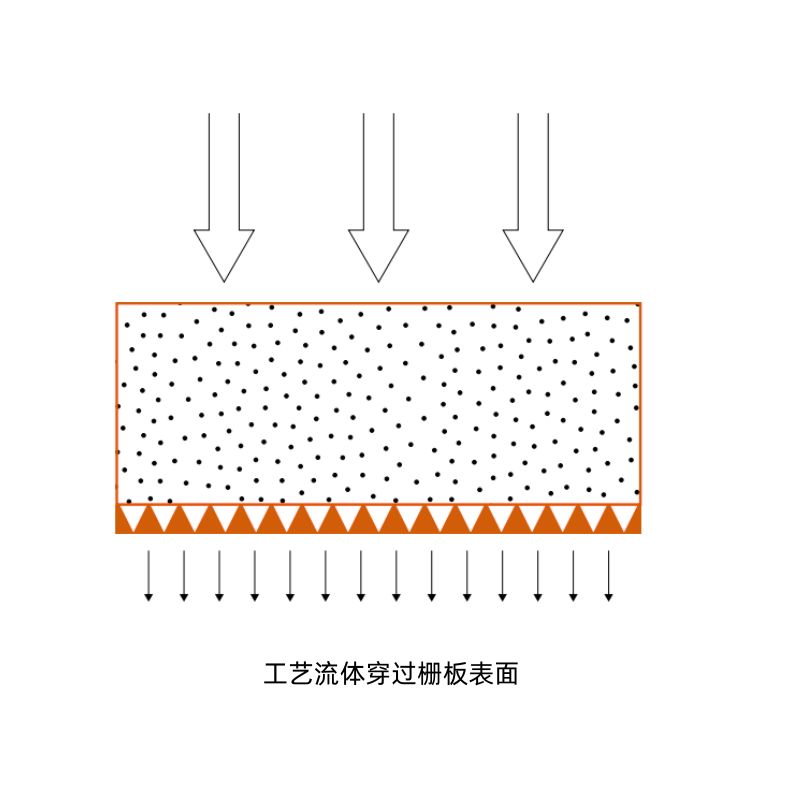

该格栅设计可确保流体均匀通过，同时提供机械支撑。为便于维护，可采用可拆卸结构，以方便检修和清洁操作。

主要特点与优势

提供可靠的催化剂床层支撑

支持多层催化剂布置方案

确保流体分布均匀

可拆卸设计便于维护

支撑格栅安装方案

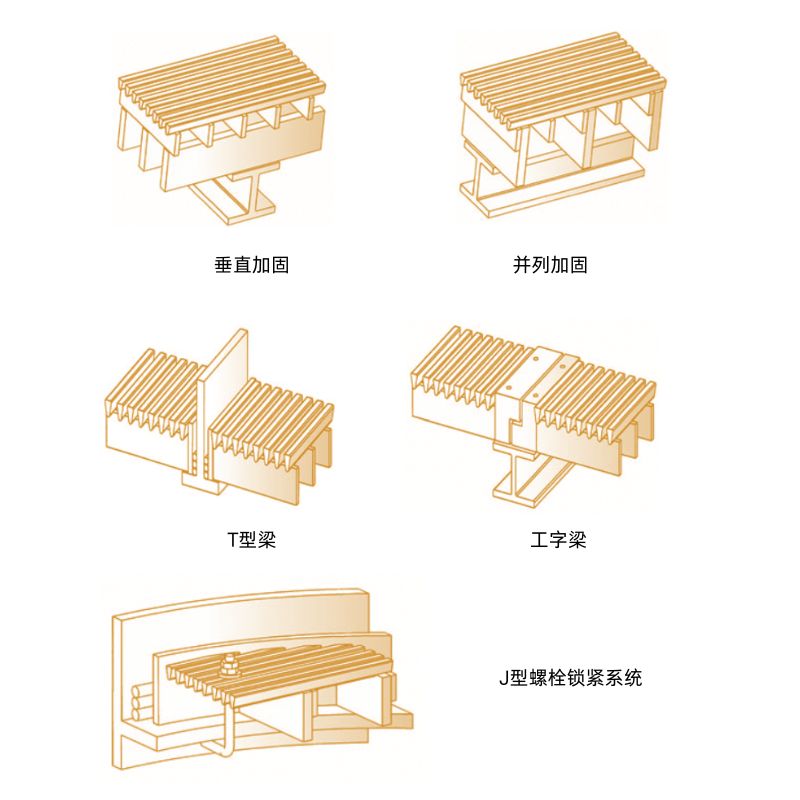

在轴向流反应器中，支撑格栅内件必须承受垂直方向的工艺载荷。为增强结构完整性，格栅采用专用梁或支撑杆进行加固。提供多种加固方案：

垂直加固：支撑杆以与格栅平面呈90°角的方式布置，以实现最佳承载能力。

并列加固：通过与支撑杆焊接提供局部加强。

梁型选择：T型梁通常用于高压设计，允许将过滤元件嵌入栅板层面的催化剂床层中。工字梁适用于较低压力的应用场合，并可安装于栅板下方。

支撑栅板安装于焊接到压力壳体的整体式支承圈上。为适应有限的容器开口进行安装，栅板采用分块制造。对于需要牢固固定板片的工艺，采用J型螺栓等可靠的锁紧机构。

沿容器壁保留受控的环形间隙，以应对热膨胀、安装间隙、制造公差及反应器曲率。
